Как работает маршрутизатор: архитектура и функции

Что такое маршрутизатор и зачем он нужен

Маршрутизатор (роутер) – устройство, которое соединяет разные сети и управляет передачей данных между ними. Его задача заключается в направлении интернет-трафика между устройствами и провайдером, тем самым обеспечивая доступ в интернет и взаимодействие компьютеров в локальной сети.

Маршрутизатор выбирает путь для каждого пакета данных, чтобы тот добрался до адресата максимально быстро. Кроме того, он выполняет функции защиты: анализирует трафик, блокирует подозрительные пакеты и скрывает домашние устройства от внешней сети с помощью технологии NAT. Без роутера подключение к интернету становится значительно сложнее.

Виды маршрутизаторов

Проводные и беспроводные

Проводные маршрутизаторы подключаются к устройствам через кабели. Они дают стабильную и быструю передачу данных. Подходят для работы с большими объёмами информации.

Беспроводные маршрутизаторы создают сеть Wi-Fi для подключения устройств без проводов. Это самый распространённый тип для дома и офиса. Большинство современных моделей поддерживают оба способа подключения.

Стандарты связи

Определяют скорость и надежность сети.

Стандарты Ethernet для проводной сети:

• Fast Ethernet (10/100 Мбит/с) – устаревающий. Если тариф выше 100 Мбит/с, то роутер не выдаст полную скорость.
• Gigabit Ethernet (10/100/1000 Мбит/с) – современный минимум. Поддерживает большинство домашних тарифов.
• 2.5G / 5G / 10G Ethernet – для высокоскоростных тарифов. Все устройства сети должны поддерживать этот стандарт.
• GPON / XGS-PON – оптические стандарты для оптоволокна. Используются в маршрутизаторах со встроенным оптическим модулем. GPON до 2.5 Гбит/с, XGS-PON до 10 Гбит/с.

Стандарты Wi-Fi для беспроводной сети:

• Wi-Fi 4 (802.11n) – устаревший. Подходит для большинства устройств умного дома (розетки, лампочки, датчики) и простых задач (просмотр веб-страниц).
• Wi-Fi 5 (802.11ac) – самый распространённый. Скорость до 3.5 Гбит/с. Достаточен для большинства домашних задач.
• Wi-Fi 6 (802.11ax) – современный стандарт. Хорошо работает при множестве подключённых устройств и даёт высокую стабильность.
• Wi-Fi 6E и Wi-Fi 7 – главным преимуществом является диапазон 6 ГГц, но в России он пока недоступен. Поэтому данные модели не могут использоваться в полной мере.

Для большинства пользователей в России в 2026 году оптимален Wi-Fi 6.

Стандарты для мобильной сети:

• 3G – скорость зависит от версии: UMTS (WCDMA) до 400 Кбит/с, HSPA до 15 Мбит/с, HSUPA до 6 Мбит/с, HSPA+ до 45 Мбит/с.
• 4G (LTE) – скорость зависит от категории: Cat.4 до 150 Мбит/с, Cat.6 до 300 Мбит/с, Cat.12 до 600 Мбит/с. Реальная скорость зависит от сигнала и загрузки вышки.
• 5G – Sub-6 до 1-2 Гбит/с, mmWave до 4+ Гбит/с (с малым радиусом действия). В России распространён Sub 6.

Домашние, офисные, промышленные

Домашние роутеры рассчитаны на 10-20 устройств. Просты в настройке. Совмещают Wi-Fi, раздачу адресов и базовую защиту.

Офисные – более мощные. Поддерживают сотни подключений. Имеют расширенные настройки управления трафиком и внешние антенны для лучшего покрытия.

Промышленные маршрутизаторы работают в жёстких условиях, включая перепады температуры и вибрацию. Усиленная конструкция, поддержка специальных протоколов.

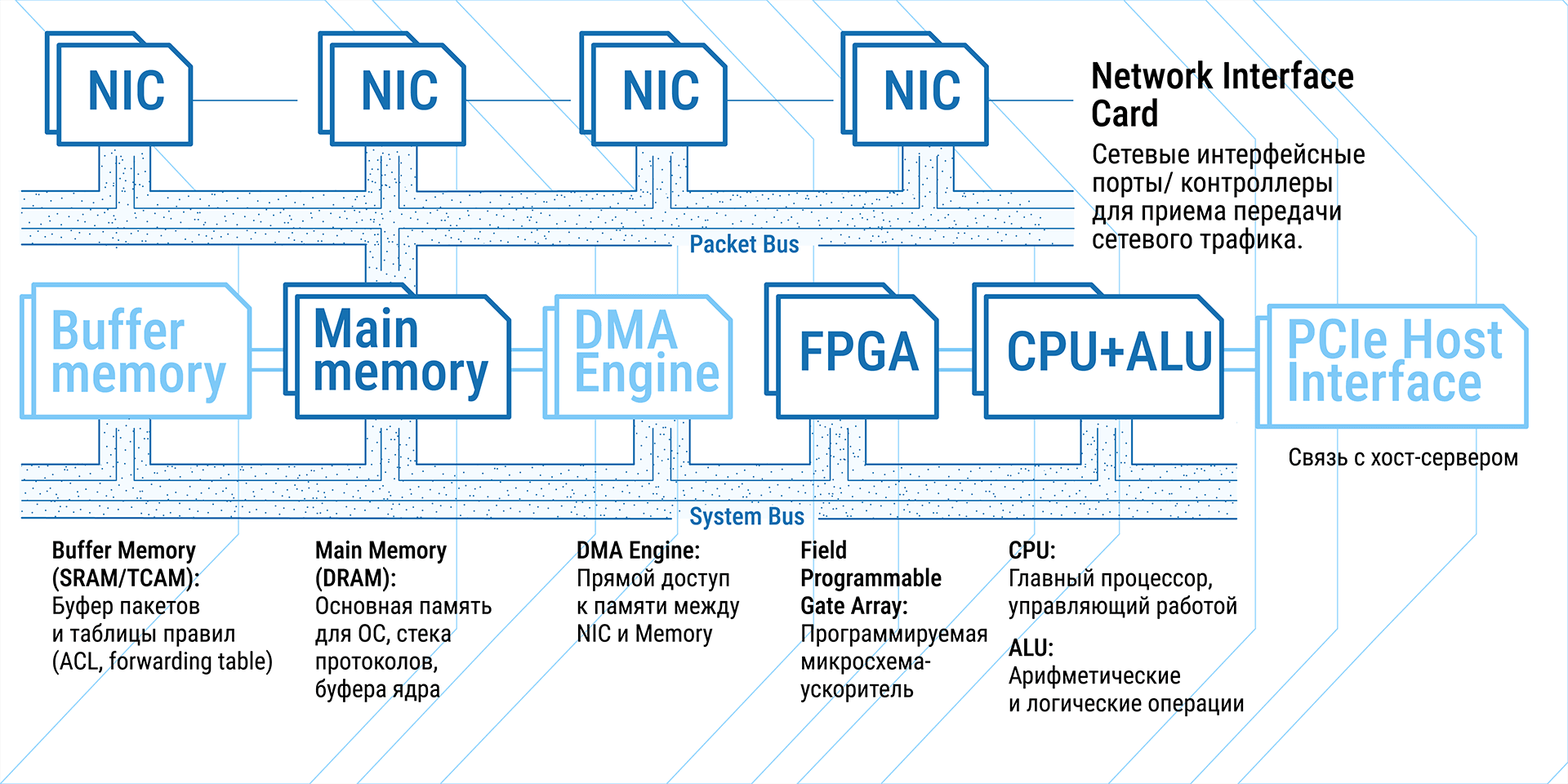

Базовая архитектура маршрутизатора

Современный маршрутизатор состоит из нескольких ключевых частей.

Процессор (CPU / NPU / ASIC / FPGA)

Выполняет все вычислительные операции. В зависимости от модели маршрутизатора используются разные типы:

• CPU – универсальный. Используется в бюджетных моделях.
• NPU – специализированный для сетевого трафика. Быстрее обрабатывает пакеты.
• ASIC – аппаратная микросхема. Даёт максимальную скорость. Используется в профессиональном оборудовании.
• FPGA – программируемая микросхема. Более гибкая, чем ASIC, позволяет обновлять логику без замены чипа.

Оперативная память (RAM)

Хранит временные данные: очереди пакетов при перегрузках, кэш, данные протоколов, таблица маршрутов (для универсальных процессоров).

Чем больше памяти, тем больше записей в таблице маршрутов и глубже очереди. Это важно для офисных роутеров с большим количеством подключений.

Флэш-память (Flash)

Хранит операционную систему и настройки маршрутизатора. При включении загрузчик считывает операционную систему из флэш-памяти в оперативную и запускает её.

Коммутационная матрица (Switching Fabric)

Обеспечивает внутреннюю передачу данных между портами. В дорогих моделях используется отдельный высокоскоростной коммутатор, который позволяет транслировать информацию одновременно через все порты без задержек. В простых роутерах эту функцию выполняет процессор.

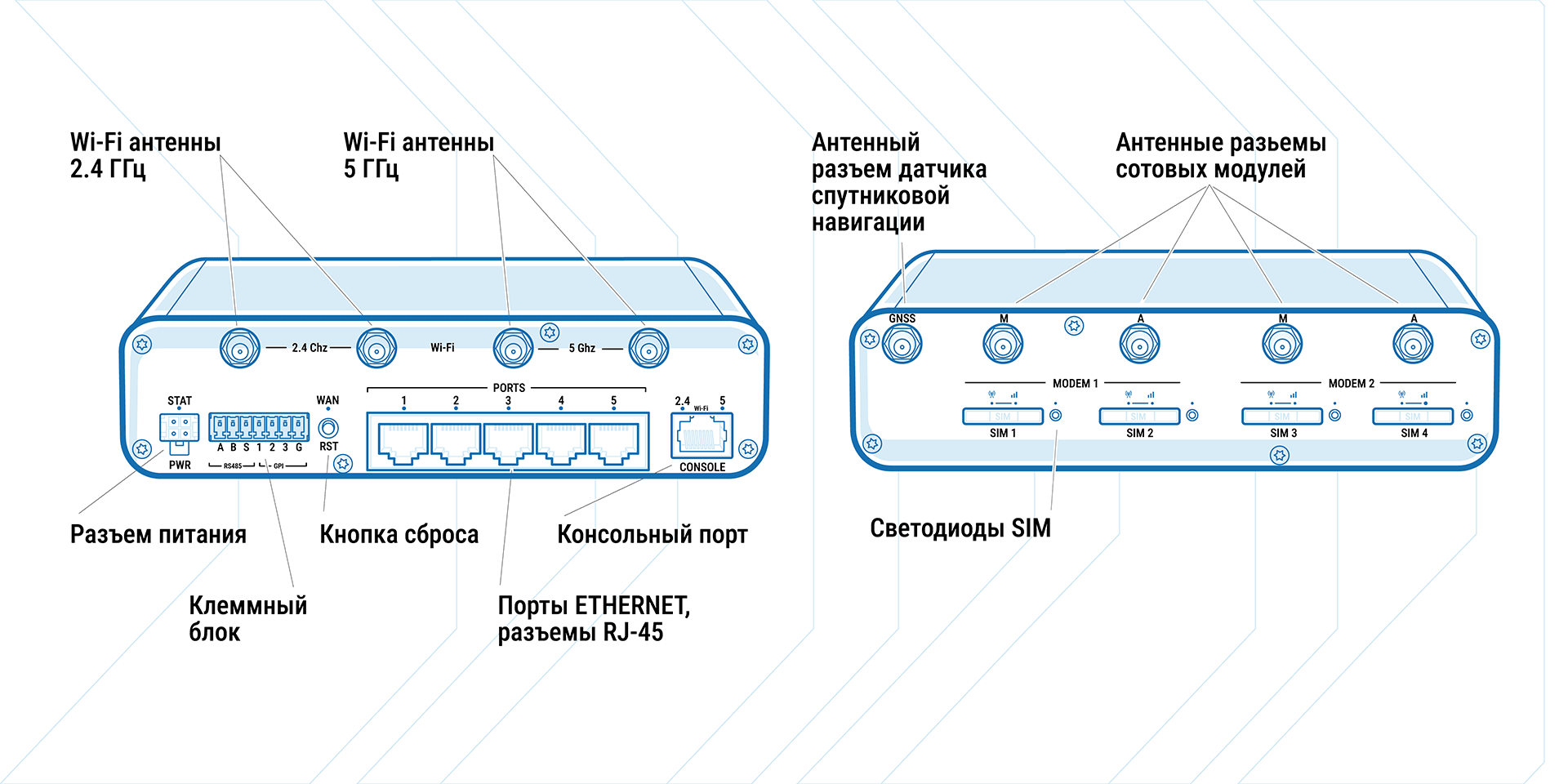

Входные и выходные порты (Input / Output Ports)

Физические разъёмы для подключения:

• WAN – для соединения с провайдером через кабель, телефонную линию или оптоволокно.
• LAN – для проводного подключения устройств. Предпочтительнее стандарт Gigabit Ethernet (до 1 Гбит/с), чем Fast Ethernet (до 100 Мбит/с).
• USB – для модемов, принтеров или внешних накопителей.
• Антенны – внешние дают лучшее покрытие, а встроенные делают роутер компактнее.

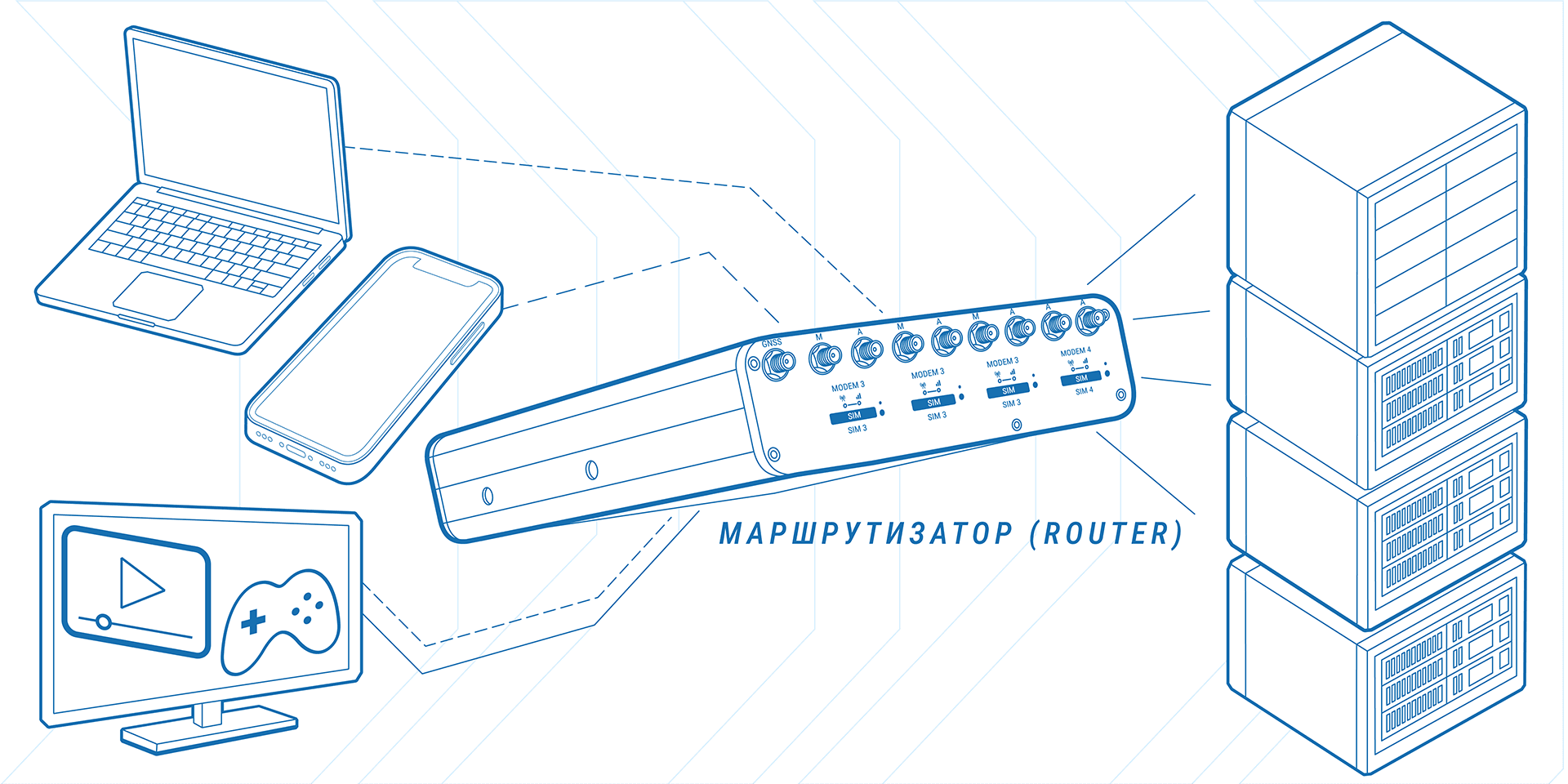

Принцип работы маршрутизатора

Интернет состоит из множества сетей, соединённых через маршрутизаторы. Данные передаются небольшими блоками – пакетами. Каждый пакет содержит IP-адрес отправителя и получателя. Задача маршрутизатора состоит в определении следующего узла для каждого пакета на основе таблицы маршрутизации, чтобы тот добрался до адресата максимально быстро.

Обработка IP-пакетов и выбор маршрута

Роутер хранит таблицу маршрутов. В ней записано, через какой порт и на какой следующий узел нужно отправлять пакеты для разных сетей.

При поступлении пакета маршрутизатор:

1. Проверяет, не повреждён ли пакет.
2. Уменьшает время жизни пакета (TTL). Если TTL стал нулём, пакет отбрасывается – это предотвращает бесконечное блуждание пакетов в сети.
3. Смотрит на адрес получателя.
4. Находит в таблице подходящий маршрут.
5. Определяет MAC-адрес следующего устройства (через ARP-запросы).
6. Отправляет пакет дальше.

Если подходящего маршрута нет, то пакет отправляется через шлюз по умолчанию (обычно это маршрутизатор провайдера). Процесс повторяется на каждом маршрутизаторе, пока пакет не достигнет конечного адресата.

Статическая и динамическая маршрутизация

Есть два способа передачи маршрута в таблицу.

Статический – администратор прописывает маршруты вручную. Для небольших сетей с неизменной схемой соединений. Просто, но требует ручной работы при изменениях.

Динамический – маршрутизаторы обмениваются информацией через специальные протоколы и обновляют таблицы автоматически. Используется в большинстве сетей. Основные протоколы:

• RIP – простой. Выбирает путь с наименьшим числом промежуточных узлов (до 15).
• OSPF – сложнее. Учитывает загруженность каналов и задержки.
• BGP –для обмена маршрутами между крупными сетями в интернете.

Таблица маршрутизации

Главная структура данных. Каждая запись содержит:

• сеть назначения (IP-адрес и маска подсети)
• шлюз (IP-адрес следующего маршрутизатора)
• интерфейс (через какой порт отправлять пакет)
• метрика (оценка маршрута – чем меньше значение, тем предпочтительнее маршрут)

Специальная запись – маршрут по умолчанию. Если подходящего маршрута нет, пакет отправляется через него.

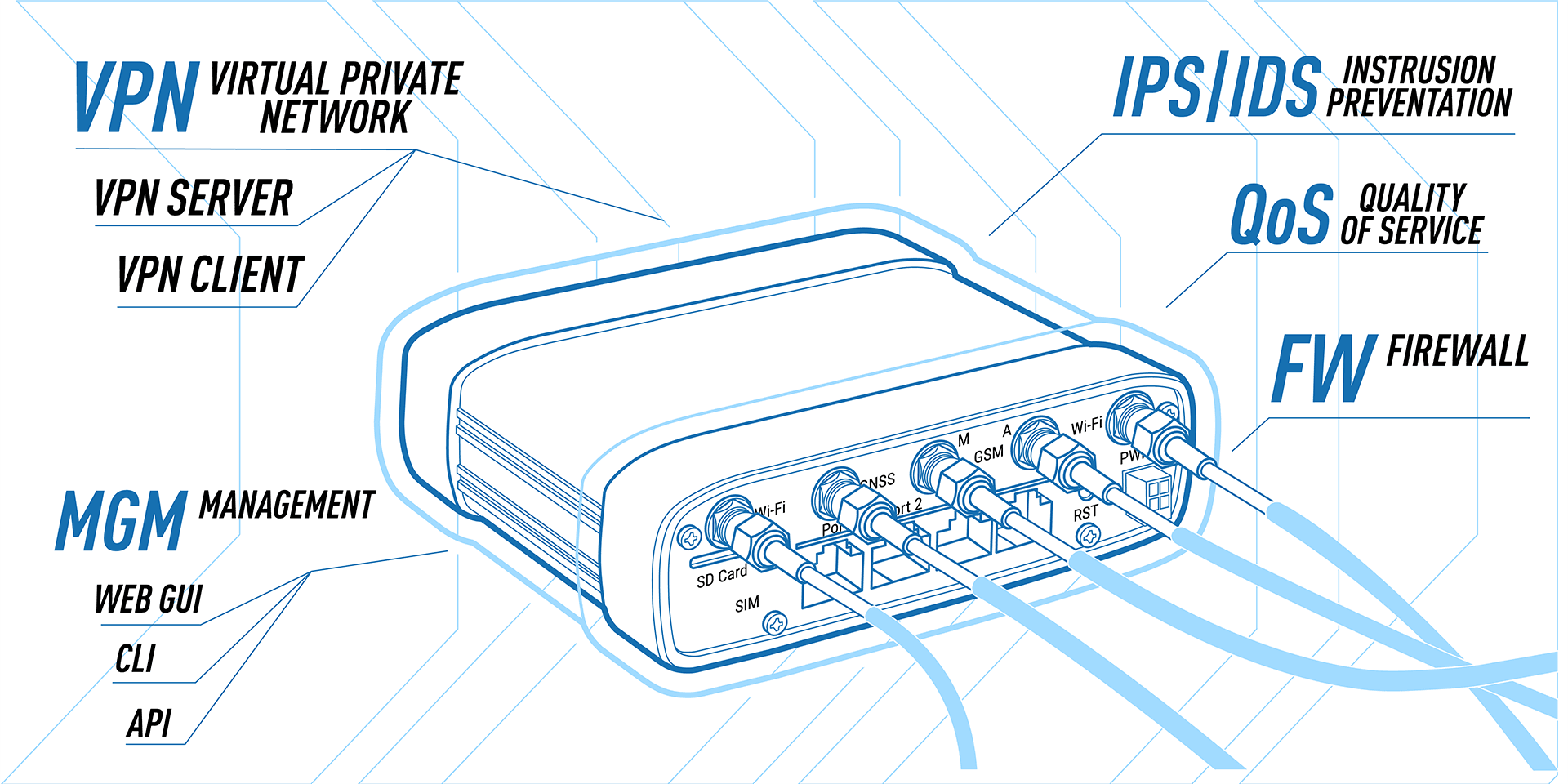

Ключевые функции современного маршрутизатора

NAT (преобразование адресов)

Позволяет нескольким устройствам выходить в интернет через один внешний IP-адрес. Маршрутизатор подменяет внутренние IP-адреса (например, 192.168.x.x) на свой внешний и запоминает, кому отправлять ответ. Экономит публичные IP-адреса и повышает безопасность.

Firewall и ACL (фильтрация трафика)

Анализирует трафик и блокирует подозрительные пакеты. Может отключать доступ к определённым сервисам. Современные модели поддерживают стандарты безопасности WPA2/WPA3 для Wi-Fi-сетей и встроенную защиту.

QoS (приоритизация трафика)

Распределяет пропускную способность между типами данных. Например, высокий приоритет для видеозвонков и игр, а низкий – для фоновых загрузок. При перегрузках важные пакеты уходят в первую очередь.

VPN (IPsec, OpenVPN, WireGuard)

Создаёт зашифрованные каналы между сетями. Полезно для безопасной работы из дома и обхода региональных ограничений.

DHCP-сервер и DNS-форвардер

Автоматически выдаёт IP-адреса устройствам в сети и обрабатывает запросы на преобразование имён сайтов в IP-адреса.

Резервирование каналов (VRRP, балансировка нагрузки)

В корпоративных сетях маршрутизаторы объединяются в группы (кластеры). При отказе одного другой автоматически берёт его функции (протокол VRRP). Также поддерживается балансировка нагрузки между каналами для повышения скорости и надёжности.

Как выбрать маршрутизатор?

Выбирайте под свои условия: тариф провайдера, площадь помещения, количество устройств.

Диапазоны, покрытие, количество устройств

Двухдиапазонные модели (2,4 + 5 ГГц) – оптимальный выбор. Частота 2,4 ГГц лучше проходит через стены, частота 5 ГГц даёт более высокую скорость.

Покрытие зависит от мощности антенн и материалов стен. В большой квартире или доме с бетонными стенами лучше рассмотреть Mesh-систему – нескольких роутеров, работающих как единая сеть (устройства автоматически переключаются между роутерами без разрыва соединения и потери скорости).

При количестве устройств более 10 (смартфоны, ноутбуки, телевизоры, умный дом) подойдут модели с поддержкой MU-MIMO и Wi-Fi 6 – они лучше справляются с нагрузкой.

Для квартиры, дома, офиса

Небольшая квартира (до 70 м2, 1-3 комнаты): любой современный роутер с Wi-Fi 5 или Wi-Fi 6 и 2-4 антеннами.

Большая квартира или дом (100+ м2, толстые стены): мощный роутер с внешними антеннами или Mesh-система. Одна дорогая модель может не покрыть все помещения.

Офис (20+ устройств): роутер с мощным процессором, поддержкой QoS, VLAN, USB для резервного канала (4G-модем). Модели с возможностью централизованного управления.

Решение Радиофид Системы

Для сложных объектов (офисы, производства, гостиницы) имеет смысл рассматривать не отдельный роутер, а комплексную систему. В нее входят маршрутизаторы, точки доступа, усилители сигнала и централизованное управление. Это упрощает настройку и обслуживание.

Пример такого подхода – решения компании «Радиофид Системы». Производитель специализируется на профессиональном оборудовании для распределённых сетей с учётом российских условий: работа при перепадах температур, защита от помех, поддержка различных типов подключения (оптоволокно, Ethernet, 4G/5G). В линейке представлены как компактные модели для небольших объектов, так и промышленные маршрутизаторы с усиленной конструкцией.

Особенность таких решений – масштабирование. При расширении достаточно добавить точки доступа, не меняя центральный маршрутизатор. Это экономит бюджет и время.
